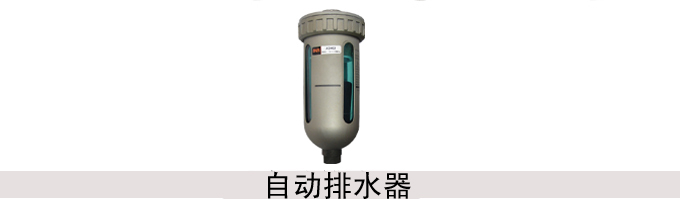

● 產品簡介 常用于自動排除管道，冷凍式空氣干燥機，油水分離器，貯氣罐及各種空氣過濾器底部等處的積水?？砂惭b在不便于進行人工排放污水，用氣量較大，放水次數頻繁的地方。 ■ 訂購代碼
■ 圖形符號
■ 技術參數
規 格AD402-02AD402-03AD402-04保證耐壓1.5MPa使用壓力0.15～1.0MPa使用溫度0～60℃接管口徑G1/4G3/8G1/2排水口徑G1/8G1/4G3/8工作介質壓縮氣體■ 工作原理

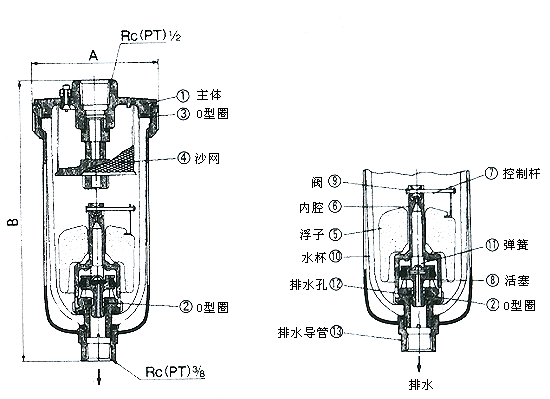

*當水杯內無壓力時，浮子⑤因自重而下降，閥⑨關閉內腔孔⑥，活塞⑧被彈簧⑾壓下，而冷凝水通過⑿排水。*水杯內有壓力時
當壓力在正常情況下0.1MPa以上時，活塞⑧克服彈簧⑾向上壓，因而排水道⑿關閉，水杯⑩內部與外界隔斷。
*水杯內有冷凝水時
當凝水收集到某種程度時，浮子⑤因浮力升起，打開內腔孔⑥，壓力進入內腔，活塞⑧被壓力和彈簧⑾壓下，冷凝水通過排水導管⒀排水。
■ 外形尺寸
型 號AD402-02AD402-03AD402-04Aφ82φ82φ82B182182182■ ZDFS 自動放水器
本產品安裝在自動排水器，空氣過濾器，空氣過濾減壓閥的水杯底部，能自動排放積聚在水杯中的冷凝水。注意事項：垂直安裝，排水口朝下。
